製品の特長

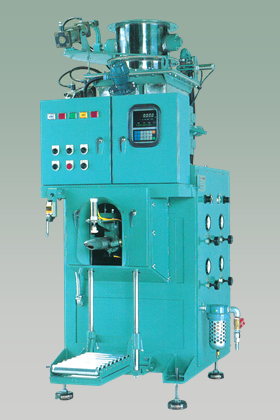

エアパッカー |
エアパッカー・W |
粉体から粒上物まで広範囲なパッキング
本機は、被計量物を低圧の空気のみを利用してバルブバッグ(弁付袋)に圧送袋詰めをする方式のパッカーです。スクリューなどの機械動作がないため、粉体の対着などによる閉寒や粒上物の破砕、粉粒混合物の混合比率を損なうこともありません。仕様変更により、さまざまな被計量物に対応できる万能型のパッカーです。
点検・清掃が容易なシンプル構造
本機の加圧タンク（充填層）は空洞のため、被計量物の品替え清掃が簡単にできます。機械動作がないので危険もなく、動作部の摩耗や故障による修理や交換作業の必要もありません。また、コンタミや被計量物の凝集の心配もありません。構造がシンプルで取扱いが容易なメンテナンスフリーのパッカーです。消費電力もわずか２００W（単管式）と省エネなところも本機の特徴です。
クリーンな作業環境を実現
本機用の充填ノズルは、ユーザー様のご使用袋に合わせて設計いたします。ノズルの内筒から被計量物を吹込エアが混ざった状態で袋に充填しますが、外筒より余剰エアーを上部ホッパーへ脱気還元(仕様により)いたしますので、粉塵の飛散は極めて少なく、若干の粉塵は充填ノズル部に設けらえた集塵は充填ノズル部に設けられた集塵フードにより吸引除去されますので、クリーンな作業環境下での高能率パッキング作業ができます。

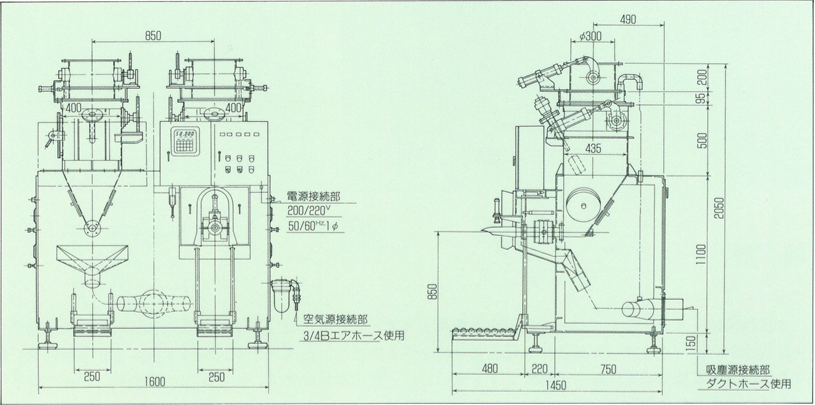

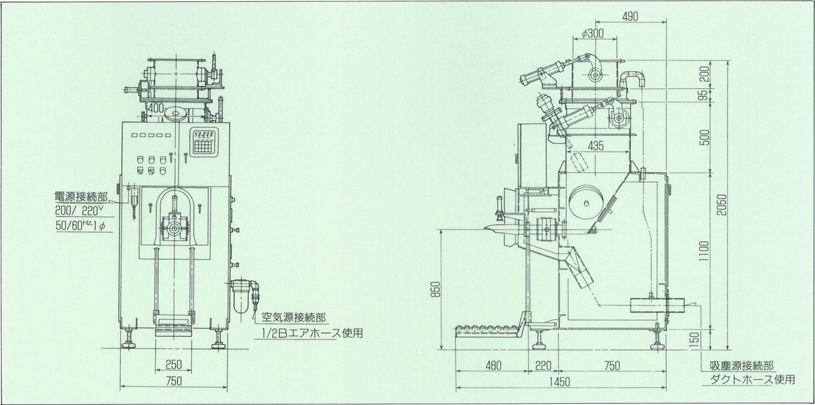

外形寸法図
標準仕様
| 型式 | エアパッカー（単管式） | エアパッカー・W（2管式） |
|---|---|---|
| 最大秤量値 | 50kg/Bag | |
| 包装能力 | 180～300Bags/Hr | 360～600Bags/Hr |
| 計量精度 | ±1/500 | |
| 計量方式 | 重量検出器：ビーム型ロードセル（精度・1/5000） | |
| 重量検出器：コンパレーター制御 | ||
| 重量検出器：デジタル蛍光表示管（4桁表示・最小桁10g表示） | ||
| 充填方式 | 低圧空気による自動2段圧送方式 | |
| 電源 | AC200/220V・50/60Hz・単相 | |
| 空気源 | 5kg/㎠・400～700Nl/min | 5kg/㎠・800～1400Nl/min |
| 吸塵源 | 10㎥/min・200mm/水柱 | 20㎥/min・200mm/水柱 |
| 塗装色 | 本体：マンセル・5G 5/2 制御盤：マンセル・5Y 7/1 | |
| 本体重量 | 約600kg | 約1,200kg |
| オプション | 粉体圧安定装置・粉体還元装置・袋自動転倒装置・レベル計付サージタンク | |
（注）包装能力は、袋の装着・脱着の時間は含まれておりません。
主な納入例
カーボンブラック・ソーダ灰・パーライト・コークス（粉・粒）・黒鉛・活性炭・珪藻土・フライアッシュ・シリカフラワー・ホワイトカーボン・シラスバルーン・集塵ダスト・アルミナ・セメント混和材・キヤスタブル（不定形耐火物）・耐火モルタル・珪砂・珪カル・炭カル・生石灰・いけ砂・砕石粉・ゼオライト・研磨剤・ジルコン・石英・寒水石・炭化ケイ素・プラスター・リシン・ベトン・庄土粒・陶土・カオリン・クレー・軽量骨材・石綿・ベントナイト・鋳物添加剤・アルミ副産物・PVC補強剤・粉末ポリエチレン・ABS樹脂・塩化ビニール・顔料・炭酸マグネシウム・酸化チタン・酸化鉄・二酸化マンガン・メタアクリン酸・炭酸ソーダ・マグネシアクリンカー・リン酸カルシウム・各種化学肥料・各種飼料・各種農薬・一般麸・増産麸・コーンスターチ・小麦粉・乾燥パン粉・米粉・そば粉・ケーキミックス・ニンニク粉・各種食品添加物・その他各種粉体・粒体（5mm以下）・各種粉粒混合物
